UGR Taux d’éblouissement
Qu'est ce que l'URG (Unified Glare Rating) ?
C’est une méthode numérique de définition de l’éclairement d’un luminaire dans son environnement. Cette notion remonte aux premières publications des règles de l’art de l’éclairage intérieur, dans les bureaux notamment.
Dans les premiers temps des ordinateurs de bureau, les reflets des luminaires sur les écrans hautement réfléchissants posaient un réel problème. Ces problèmes ont donné naissance aux luminaires à grille dit «basse luminance » et catégorisés suivant leur angle de défilement.
IRO NU TW 4342lm BL 2700-6000K
Réf. 621456
Luminaire RESISTEX IRO NU TW 4342lm BL 2700-6000K Référence 621456 (EAN13 : 3168106214565) Luminaire équipé d'une technologie 'back lite' garantissant un éclairage homogène. Diffuseur prismatique conçu pour favoriser un UGR<19 Encastré tertiaire équipé de deux rubans LED SMD 2700K et 6000K Couleur : Blanc - RAL 9016 IP 40, IK 04 Larg. 595mm x Long. 595mm x Haut. 30mm Flux restitué 4342lm à 4000K Conso. système 29.9W Efficacité lumineuse produit complet 145lm/W LM80 L90F10 > 72000h (Ta25°C) SVM 0.015 PstLM 0.015 Diffuseur PMMA Direct/Symétrique Micro-prismatique, Corps en Aluminium IRC 83 à 4000K Garantie 5 ans Empreinte carbone 2.69gCO2/h Indice de réparabilité 8,5
YDILE 4466lm DA-BP BL 3000K
Réf. 621472
Luminaire RESISTEX YDILE 4466lm DA-BP BL 3000K Référence 621472 (EAN13 : 3168106214725) Luminaire équipé d'une optique alvéolaire conçue pour favoriser un UGR < 16 Encastré tertiaire équipé de platines LED SMD Couleur : Blanc IP 20, IK 08 Larg. 595mm x Long. 595mm x Haut. 19mm Flux restitué 4466lm Conso. système 35.1W Efficacité lumineuse produit complet 127lm/W LM80 L70F10 > 50000h (Ta25°C) SVM 0.056 PstLM 0.008 Diffuseur Polycarbonate Direct/Symétrique Semi-translucide, Corps en Tôle d'acier IRC 84 Garantie 5 ans Empreinte carbone 2.2gCO2/h Indice de réparabilité 8,0
La norme régissant aujourd’hui cet éblouissement est la EN12464-1. Elle impose des valeurs maximales d’UGR en fonction de l’usage des pièces en éclairage intérieur des lieux de travail.
Télécharger le mémo

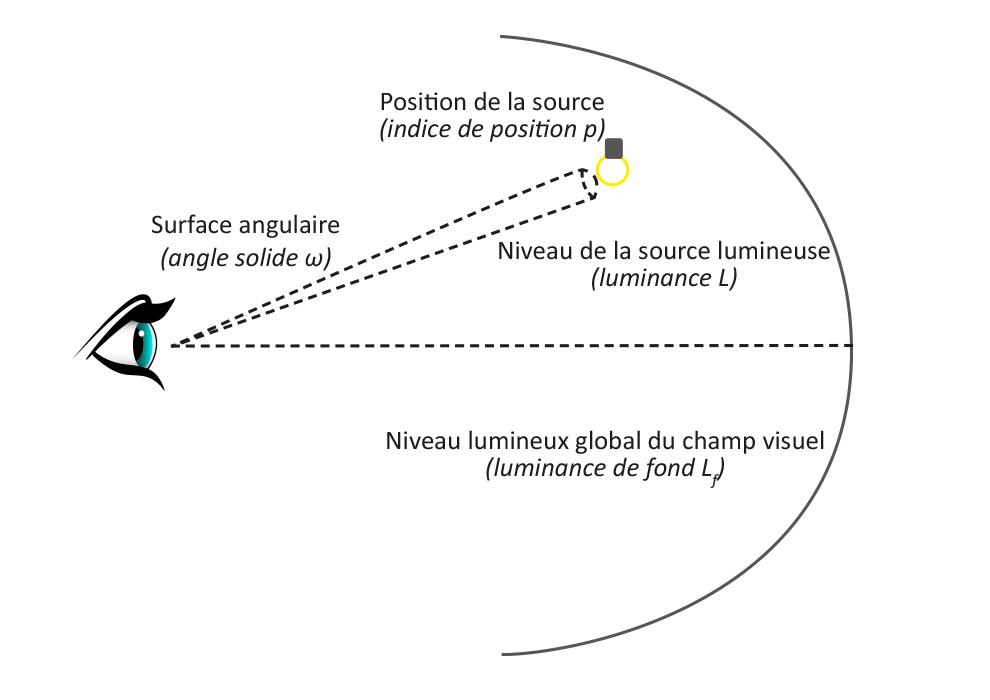

Calcul de l’UGR
Les facteurs pris en compte pour ce calcul sont :
-
la forme et les dimensions du local,
-
la clarté de la surface (luminance) des parois, des plafonds, des sols et des autres surfaces étendues,
-
le type de luminaire,
-
la luminance de la lampe,
-
la répartition des luminaires dans le local,
-
la ou les positions de l’observateur.
Le luminaire en lui-même n’est qu’une partie du calcul.
Par exemple, un luminaire placé dans une pièce basse de plafond avec des murs gris par rapport à une pièce haute de plafond avec des murs blancs n’aura pas le même UGR.
Calcul de l’UGR avec Dialux
Le seul moyen d’obtenir l’UGR est le même que pour obtenir l’éclairement. Il faut utiliser Dialux.
Dans la version Dialux 4.13, les surfaces de calcul d’UGR sont disponibles au même emplacement que les surfaces de calcul d’éclairement. Cette surface est par défaut placée à 1.20m du sol, ce qui correspond à la hauteur des yeux d’une personne assise.
Cette configuration convient très bien à un bureau. En revanche, l’UGR d’une circulation se calculera plutôt à 1.60 ou 1.70 m qui correspondrait à la hauteur des yeux d’une personne debout circulant dans ce couloir. Cette surface se modélise donc comme celle de l’éclairement.
Lorsque Dialux calcule le résultat, il donne la valeur max de l’UGR qu’il peut y avoir dans la pièce. C’est cette valeur max qu’il faudra comparer avec les valeurs admissibles dans la norme EN12464-1. Par exemple la valeur max de l’UGR d’une circulation est de 28.
